În domeniul tăierii CNC (Computer Numerical Control), o bună pregătire a fișierului este esențială. Un fișier DXF (Drawing Exchange Format) bine configurat poate face diferența între o tăiere impecabilă și pierderi costisitoare. Indiferent dacă utilizezi o mașină de tăiere cu laser, plasmă sau jet de apă, optimizarea fișierului DXF este crucială pentru obținerea preciziei, eficienței și calității dorite. În acest ghid, oferim o listă completă de verificare care te ajută să pregătești corect fișierele DXF pentru proiecte de tăiere a metalului.
De ce este importantă pregătirea fișierelor DXF
Pregătirea corectă reduce erorile, optimizează consumul de material și scurtează timpul de tăiere. Fișierele slab pregătite pot duce la defecțiuni ale echipamentului, pierderi de material și rezultate sub așteptări.
Avantajele pregătirii corecte:
- Precizie – piesa finală corespunde exact desenului.
- Eficiență – scade timpul de procesare și opririle neplanificate.
- Reducerea costurilor – se evită risipele de material și tăierile repetate.
- Durabilitatea utilajelor – se minimizează uzura inutilă.
Probleme frecvente cauzate de lipsa pregătirii:
- Linii suprapuse care generează tăieri duble.
- Contururi deschise care întrerup ciclul de tăiere.
- Scări de desen incorecte care duc la dimensiuni eronate.

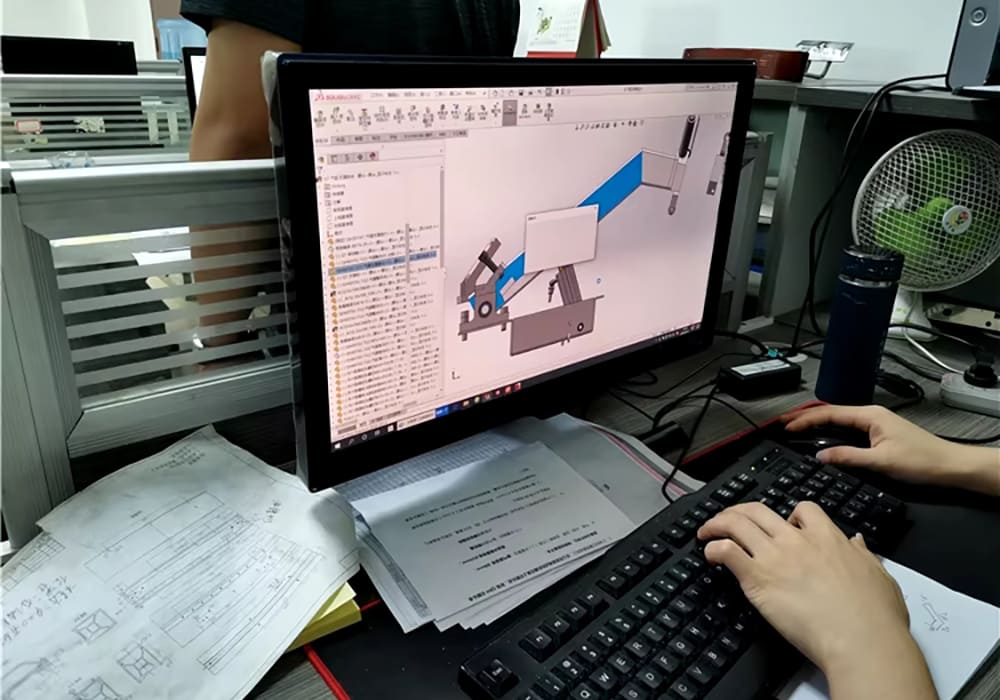

Aspecte de luat în calcul înainte de proiectare
1. Înțelegerea metodei de tăiere
- Tăiere laser: necesită trasee precise, ideale pentru detalii fine.
- Tăiere plasmă: potrivită pentru table groase, dar cu mai puțină acuratețe la detalii.
- Tăiere cu jet de apă: foarte versatilă, ideală pentru materiale groase sau sensibile la căldură.
2. Alegerea materialului potrivit
- Evaluează grosimea, rezistența și tipul de metal.
- Potrivește designul cu proprietățile materialului pentru a evita supraîncărcarea piesei.
3. Utilizarea software-ului adecvat
- Folosește programe compatibile cu export DXF, precum AutoCAD, CorelDRAW sau Fusion 360.
- Cunoaște funcțiile de reducere a nodurilor, gestionare a straturilor și verificare a traseelor.
Pașii esențiali pentru pregătirea fișierului DXF
1. Curățarea desenului
- Elimină elementele inutile: linii de construcție, adnotări, repere.
- Șterge liniile suprapuse sau intersectate.
- Unifică segmentele contigue cu funcția „Join” pentru trasee fluide.
2. Asigurarea continuității traseelor
- Verifică închiderea contururilor: toate formele trebuie să fie bucle închise.
- Caută și închide golurile microscopice cu unelte de diagnosticare.
3. Optimizarea grosimii liniilor
- Setează grosimea la 0 sau o valoare minimă (ex. 0.01 mm), pentru ca mașina să urmărească doar traseul, nu lățimea liniei.
4. Organizarea pe straturi
- Creează straturi separate pentru:
- Tăiere (Layer 1)
- Gravare (Layer 2)
- Marcaje sau repere (Layer 3)
- Denumește clar fiecare strat pentru a evita erorile la configurarea echipamentului.
5. Verificarea scării și dimensiunilor
- Confirmă că scara din desen corespunde dimensiunii reale.
- Ține cont de grosimea materialului și de kerf-ul de tăiere (materialul îndepărtat în timpul tăierii).
6. Simplificarea desenului
- Redu numărul de noduri din trasee fără a altera forma.
- Evită supraîncărcarea cu detalii imposibil de reprodus în materialul ales.
7. Testarea compatibilității
- Rulează o simulare în software CAM pentru a verifica traseele și posibilele erori.
- Identifică din timp eventualele întreruperi sau nepotriviri de contururi.
Remedierea problemelor frecvente în fișierele DXF
1. Linii suprapuse sau duplicate
- Problemă: cauzează tăieri multiple și risipă.
- Soluție: utilizează comenzile „Purge” sau „Overkill” în software-ul CAD.
2. Trasee deschise
- Problemă: mașina se oprește în mijlocul tăierii.
- Soluție: inspectează și închide toate contururile.
3. Erori de scalare
- Problemă: produsul finit nu are dimensiunile corecte.
- Soluție: verifică unitățile (mm vs. inch) și setările de export.
4. Prea mulți noduri
- Problemă: tăieri inegale sau viteză redusă.
- Soluție: utilizează funcția „Simplify” pentru curbe mai fluide.
5. Probleme de compatibilitate
- Problemă: fișierul nu se încarcă corect în mașină.
- Soluție: exportă fișierul într-o versiune DXF compatibilă (ex. R12 pentru echipamente vechi).
Recomandări pentru o tăiere fără erori
- Folosește denumiri standardizate pentru fișiere: ex. Proiect_Otel_Laser_R12.dxf
- Păstrează două versiuni: una master pentru editare, alta pregătită pentru tăiere.
- Colaborează cu operatorii: trimite fișierul și cere feedback din partea echipei de tăiere.
- Creează șabloane reutilizabile: cu straturi, scalări și stiluri prestabilite.
- Actualizează constant software-ul CAD: pentru compatibilitate și funcții noi.
Sfaturi avansate pentru profesioniști
- Reducerea inteligentă a nodurilor: simplifică doar în zonele unde estetica nu e afectată.
- Codificarea pe culori: asociază culori diferitelor tipuri de operații pentru o înțelegere rapidă.
- Automatizarea curățării: utilizează scripturi pentru închidere automată a traseelor și eliminarea duplicatelor.
- Optimizarea materialului: folosește software de nesting pentru a aranja piesele eficient.
- Etichetare inteligentă: integrează coduri QR sau texte de identificare în zone netăiate.
Concluzie
Pregătirea unui fișier DXF pentru tăiere este un proces tehnic care cere atenție și disciplină. Respectând această listă de verificare, vei putea crea fișiere robuste, compatibile și gata pentru producție, reducând riscurile și crescând randamentul.
Fie că este vorba de o piesă unicat sau de o serie industrială, fișierele DXF bine pregătite sunt cheia unei execuții de succes. Investește timp în pregătire și vei obține rezultate impecabile de fiecare dată.
