Estruturas metálicas externas exigem uma combinação equilibrada de estética, durabilidade e funcionalidade. De portões de jardim a instalações artísticas em espaços públicos, essas construções precisam resistir a fatores ambientais agressivos sem perder sua integridade estrutural ou apelo visual. Arquivos no formato DXF (Drawing Exchange Format) desempenham um papel essencial na concretização desses projetos, permitindo cortes precisos e garantindo resultados de longa duração. Neste artigo, abordamos os principais desafios e as melhores práticas para projetar arquivos DXF voltados para estruturas metálicas externas resistentes.
Principais desafios no design de estruturas metálicas externas
Projetar para ambientes externos envolve uma série de fatores críticos que impactam diretamente a criação e preparação de arquivos DXF:
Esforços ambientais
Exposição climática: chuva, vento, radiação UV e variações de temperatura aceleram o desgaste do metal.
Corrosão: umidade e poluentes favorecem a oxidação e a degradação dos materiais.
Estabilidade estrutural
A estrutura precisa resistir a cargas externas como rajadas de vento e impactos acidentais.
Estética duradoura
O projeto deve manter sua aparência visual mesmo com a exposição contínua às intempéries.
Implicações para o projeto DXF: O arquivo DXF deve considerar a espessura do material, a necessidade de reforços e a escala precisa, a fim de garantir um resultado final robusto e duradouro.
Escolhendo o metal adequado para projetos externos
A escolha do material é um dos fatores mais importantes no design de arquivos DXF para estruturas metálicas ao ar livre. Cada metal possui propriedades distintas que influenciam diretamente sua durabilidade e aplicabilidade.
Aço inoxidável
Vantagens: alta resistência à corrosão e baixa necessidade de manutenção.
Aplicações: esculturas, portões e instalações públicas.
Alumínio
Vantagens: leveza, resistência à oxidação e facilidade de corte.
Aplicações: painéis decorativos e componentes estruturais leves.
Aço Corten (aço patinável)
Vantagens: desenvolve uma camada protetora de ferrugem que dispensa pintura.
Aplicações: arquitetura contemporânea e arte externa.
Aço galvanizado
Vantagens: revestimento de zinco que evita a oxidação.
Aplicações: cercas, portões e estruturas de suporte.
Suporte no arquivo DXF: Cada material exige abordagens específicas no desenho, como ajuste de espessura de linha e compensação de corte (kerf), para garantir cortes precisos e adequados ao tipo de metal.
Boas práticas para projetar estruturas metálicas externas duráveis
A adoção de boas práticas durante a criação dos arquivos DXF é fundamental para garantir resistência, eficiência na fabricação e montagem confiável:
Considere a espessura do material
Utilize espessuras adequadas à função da peça:
Chapas finas: indicadas para painéis decorativos.
Placas grossas: exigidas em áreas de impacto ou estruturas de suporte.
Ajuste as dimensões no arquivo DXF de acordo com a espessura real do material.
Inclua reforços estruturais
Integre elementos como travessas, nervuras ou bordas reforçadas diretamente no desenho.
Utilize camadas no DXF para diferenciar áreas de corte e de dobra.
Simplifique padrões complexos
Evite excessos de detalhes que possam enfraquecer a estrutura ou dificultar o corte.
Utilize ferramentas de simplificação de curvas para reduzir o tempo de processamento.
Adicione elementos de drenagem e ventilação
Inclua furos ou fendas para permitir o escoamento de água e a circulação de ar, prevenindo acúmulo de umidade.
Projete com foco na montagem
Divida projetos grandes em módulos para facilitar o transporte e a montagem no local.
Use encaixes precisos como sistemas de aba e ranhura (tab and slot) para garantir estabilidade.
Proteção contra intempéries via design
A resistência ao clima é um aspecto crítico para o sucesso de estruturas metálicas externas. Veja como incorporá-la já no arquivo DXF:
Tratamentos protetores
Planeje acabamentos como pintura eletrostática, galvanização ou pintura líquida após o corte.
Reserve tolerâncias no desenho para acomodar a espessura da camada protetora.
Evite cantos vivos
Substitua cantos agudos por bordas arredondadas para reduzir pontos de tensão e evitar fissuras com o tempo.
Utilize juntas sobrepostas
Projete junções sobrepostas ou intertravadas para evitar infiltrações de água.
Inclua material extra no desenho para soldas ou fixadores.
Preveja proteção contra raios UV
Integre elementos que ofereçam sombra ou reduzam a exposição direta ao sol.
Otimização de arquivos DXF para fabricação externa
Um arquivo DXF bem otimizado facilita a produção, evita erros e garante cortes precisos. Para isso:
Simplifique o arquivo
Remova linhas redundantes, nós excessivos e camadas desnecessárias.
Certifique-se de que todos os contornos estejam fechados.
Gerencie espessuras de linha
Configure as linhas com espessura zero ou mínima, para que o caminho de corte seja interpretado corretamente.
Use camadas para organização
Separe elementos de corte, gravação e marcação em camadas distintas.
Inclua guias de montagem
Adicione entalhes, furos-guia ou marcadores de alinhamento diretamente no desenho.
Teste o arquivo
Simule o corte em um software CAM para identificar possíveis falhas antes da produção real.
Exemplos de estruturas metálicas externas duráveis
Painéis decorativos

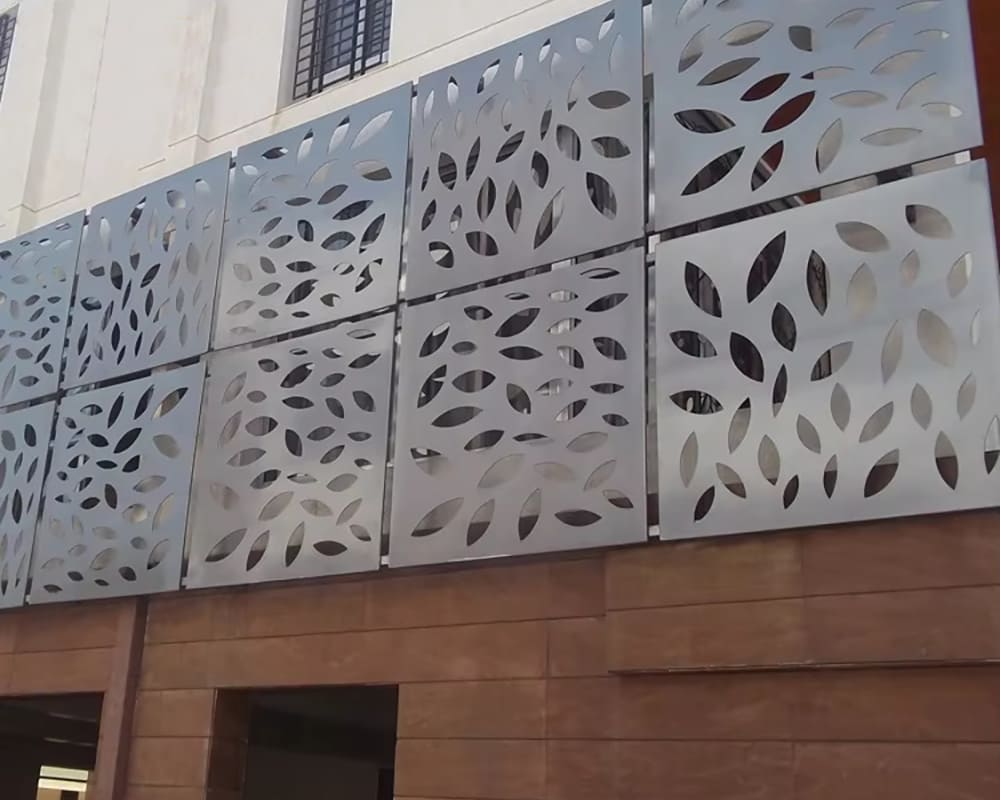

Painéis cortados a laser com padrões artísticos, aplicados em cercas ou como brises.
Exemplo: painéis de alumínio projetados para resistir à corrosão sem comprometer o visual.
Estruturas de suporte
Estruturas reforçadas para pérgolas ou quiosques.
Exemplo: armações em aço Corten que envelhecem com um acabamento rústico natural.
Esculturas
Instalações públicas em aço inox ou Corten.
Exemplo: esculturas modulares em aço inox com encaixes para transporte e montagem facilitada.
Portões e gradis
Estruturas funcionais com estética aprimorada.
Exemplo: portões em aço galvanizado com acabamento em pintura eletrostática.
Erros comuns a evitar
Projetos excessivamente complexos
Detalhes demais podem comprometer a resistência e aumentar o tempo de corte.
Ignorar as propriedades do material
A escolha inadequada do metal pode acelerar a deterioração da peça.
Ausência de recursos de proteção
Projetos sem drenagem ou reforços podem falhar rapidamente em ambientes externos.
Falta de testes
Arquivos não testados podem apresentar falhas de corte ou problemas na montagem final.
Conclusão
Projetar arquivos DXF para estruturas metálicas externas duráveis requer atenção a diversos fatores: desde a seleção do material até as estratégias de proteção contra o clima. Ao aplicar boas práticas de design e otimização, é possível criar peças visualmente impressionantes e tecnicamente robustas, capazes de resistir às condições externas por muitos anos.
Cada etapa — da escolha do metal à preparação do arquivo — impacta diretamente a durabilidade e a precisão do resultado final. Sejam painéis decorativos, esculturas ou estruturas de suporte, um arquivo DXF bem elaborado é a base para o sucesso no corte e montagem. Invista tempo em refinar seus desenhos e explore todo o potencial criativo da fabricação metálica para ambientes externos.
