I file DXF sono un elemento chiave nei processi di taglio dei metalli, soprattutto quando si lavora con macchine CNC (Controllo Numerico Computerizzato). Questi file consentono una comunicazione fluida tra il software di progettazione e le apparecchiature di taglio. Tuttavia, anche progettisti e ingegneri esperti possono incorrere in problemi durante la preparazione dei file DXF. Errori apparentemente minori, come una scalatura errata o linee sovrapposte, possono portare a sprechi di materiale, tempo ed energia. In questo articolo analizziamo gli errori più comuni nella preparazione dei file DXF per il taglio e forniamo soluzioni pratiche per evitarli.

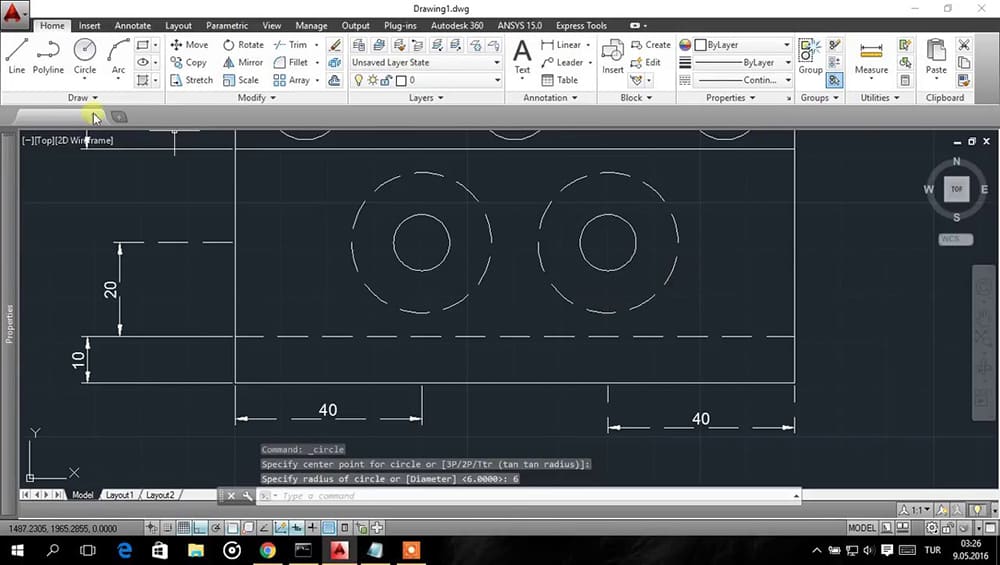

Errore 1: Gestione scorretta dei layer
La gestione dei layer è fondamentale per organizzare correttamente gli elementi del disegno, come percorsi di taglio, dettagli di incisione e marcature. Tuttavia, un uso errato dei layer può confondere la macchina CNC, provocando tagli errati o incisioni fuori posto.
Perché è un problema
Se i layer non sono organizzati o denominati correttamente, la macchina può interpretare un elemento destinato all’incisione come un contorno da tagliare, causando errori costosi e lavorazioni inefficienti.
Come evitarlo
Assicurati che ogni tipo di operazione (taglio, incisione, marcatura) sia assegnato a un layer separato, con nomi chiari come “Percorso Taglio” o “Dettagli Incisione”. Programmi CAD come AutoCAD o SolidWorks permettono di creare e gestire i layer in modo efficace, favorendo una transizione senza errori dal progetto alla lavorazione.
Errore 2: Disegni eccessivamente complessi
Sebbene un disegno dettagliato possa risultare esteticamente accattivante, può rappresentare una sfida significativa per il processo di taglio. Troppi dettagli sovraccaricano la macchina CNC, aumentando i tempi di lavorazione, il rischio di errori e l’usura degli utensili.
Perché è un problema
Un numero eccessivo di nodi e vertici obbliga la macchina a eseguire più movimenti del necessario, allungando i tempi di taglio e compromettendo la precisione. Inoltre, file troppo pesanti possono rallentare il sistema o causare errori di elaborazione.
Come evitarlo
Semplifica il disegno eliminando dettagli superflui, soprattutto nelle aree dove non è richiesta una precisione assoluta. Usa le funzioni di ottimizzazione del tuo software CAD, come “semplifica” o “riduci nodi”, per alleggerire i tracciati mantenendo le caratteristiche principali. In questo modo il taglio sarà più veloce e preciso.
Errore 3: Scalatura errata
Un errore di scala nel file può compromettere l’intero progetto, producendo pezzi fuori misura e generando spreco di materiali e tempo.
Perché è un problema
Se le unità di misura del disegno non corrispondono a quelle impostate nella macchina CNC, il pezzo potrebbe risultare di dimensioni errate. Ad esempio, un pezzo progettato per essere largo 50 mm potrebbe venire tagliato largo 50 pollici, con conseguenze disastrose.
Come evitarlo
Controlla sempre che il file e la macchina siano impostati sulle stesse unità di misura (millimetri, pollici, ecc.). Prima dell’esportazione, verifica la scala del progetto ed esegui eventualmente un taglio di prova per confermare la correttezza delle dimensioni.
Errore 4: Linee sovrapposte o duplicate
Le linee sovrapposte o duplicate sono un problema frequente, specialmente quando si importano progetti da altri software o si combinano più elementi in un unico file.
Perché è un problema
La macchina CNC potrebbe tagliare più volte la stessa area, aumentando il consumo di materiale, i tempi di lavorazione e l’usura dell’utensile. Inoltre, le sovrapposizioni possono causare tagli irregolari e bordi imprecisi.
Come evitarlo
Prima di esportare il file, utilizza gli strumenti di “pulizia” del software CAD per eliminare linee sovrapposte o duplicate. AutoCAD, ad esempio, offre il comando “OVERKILL” per rimuovere automaticamente elementi ridondanti. Una verifica manuale delle aree più complesse può ulteriormente garantire la pulizia del file.
Errore 5: Mancata pulizia del file
Durante le varie fasi di progettazione, i file DXF possono accumulare elementi inutili come nodi superflui, tracciati scollegati o guide di costruzione non eliminate.
Perché è un problema
Questi elementi estranei possono confondere il controllo numerico della macchina, generare errori nel taglio o causare pause impreviste durante l’esecuzione. Inoltre, appesantiscono il file, rallentando l’intero processo produttivo.
Come evitarlo
Dedica sempre del tempo alla pulizia finale del progetto. Usa le funzioni “purge” o “ottimizza” disponibili nei principali software CAD per rimuovere tutto ciò che non fa parte del disegno definitivo. Questo renderà il file più leggero e più facile da interpretare per la macchina.
Errore 6: Ignorare l’ordine di taglio
La sequenza dei tagli influisce significativamente sulla qualità e sull’efficienza dell’intero processo di lavorazione.
Perché è un problema
Un ordine di taglio mal pianificato può causare spostamenti o deformazioni del materiale, soprattutto se vengono eseguiti prima i tagli più grandi, lasciando instabili le sezioni più piccole.
Come evitarlo
Molti software per CNC permettono di definire manualmente l’ordine di esecuzione dei tagli. È consigliabile tagliare prima le aree interne o più piccole, che contribuiscono a mantenere stabile il materiale, per poi procedere con i contorni esterni.
Consigli pratici per la verifica e la correzione degli errori
Usa un visualizzatore DXF: Prima di avviare la macchina, apri il file con un visualizzatore per verificare che tutti i percorsi siano corretti.
Simula il processo di taglio: La maggior parte dei software CNC consente di simulare il ciclo di lavoro per individuare eventuali problemi senza rischiare il materiale reale.
Esegui un taglio di prova: Per nuovi disegni o materiali, effettua sempre un test su un pezzo di scarto per verificare che il file e i parametri macchina siano corretti.
Conclusioni
Conoscere e prevenire questi errori comuni nella gestione dei file DXF ti permette di ottimizzare i processi di taglio CNC, ridurre sprechi e migliorare la qualità dei prodotti finali. Una corretta gestione dei layer, la semplificazione dei disegni, l’eliminazione delle linee sovrapposte e una pulizia accurata dei file sono pratiche fondamentali per ottenere risultati eccellenti. Con una preparazione attenta e metodica, ogni progetto si tradurrà in tagli precisi ed efficienti.
