La precisione del taglio CNC dipende in larga misura dalla corretta configurazione dei parametri di taglio. Quando si lavora con metalli come acciaio, alluminio o rame, la scelta di parametri quali velocità di avanzamento, potenza e larghezza del taglio influisce notevolmente sulla qualità finale, sull'efficienza produttiva e sui costi. I file DXF, fondamentali come base operativa per le macchine CNC, devono essere adeguatamente ottimizzati in funzione dei requisiti specifici di taglio per garantire prestazioni ottimali.
In questo articolo vedremo come configurare i file DXF in modo mirato per diversi tipi di metalli, soffermandoci sui principali parametri di taglio e offrendo consigli pratici per ottimizzare il processo.
Comprendere i parametri di taglio
I parametri di taglio definiscono il modo in cui l'utensile interagisce con il materiale. I principali parametri da considerare sono:
| Parametro | Descrizione | Impatto principale |
|---|---|---|
| Velocità di avanzamento | Velocità con cui l'utensile si muove sul materiale | Incide sui tempi di taglio e sulla qualità dei bordi |
| Potenza | Livello di energia del laser, plasma o waterjet | Determina profondità di taglio e zona termicamente alterata |
| Larghezza del taglio (Kerf) | Larghezza del materiale asportato | Influisce sulla precisione e sul consumo di materiale |
| Distanza focale | Distanza tra l'utensile e la superficie del pezzo | Condiziona la precisione e la finitura dei bordi |
Questi parametri variano in base al tipo di metallo, allo spessore del materiale e alla tecnologia di taglio utilizzata.
Configurazione dei file DXF per il taglio dell'acciaio
L’acciaio, per la sua robustezza e versatilità, è uno dei materiali più utilizzati in ambito industriale. Tuttavia, il suo taglio richiede impostazioni specifiche per ottenere bordi puliti e precisi.

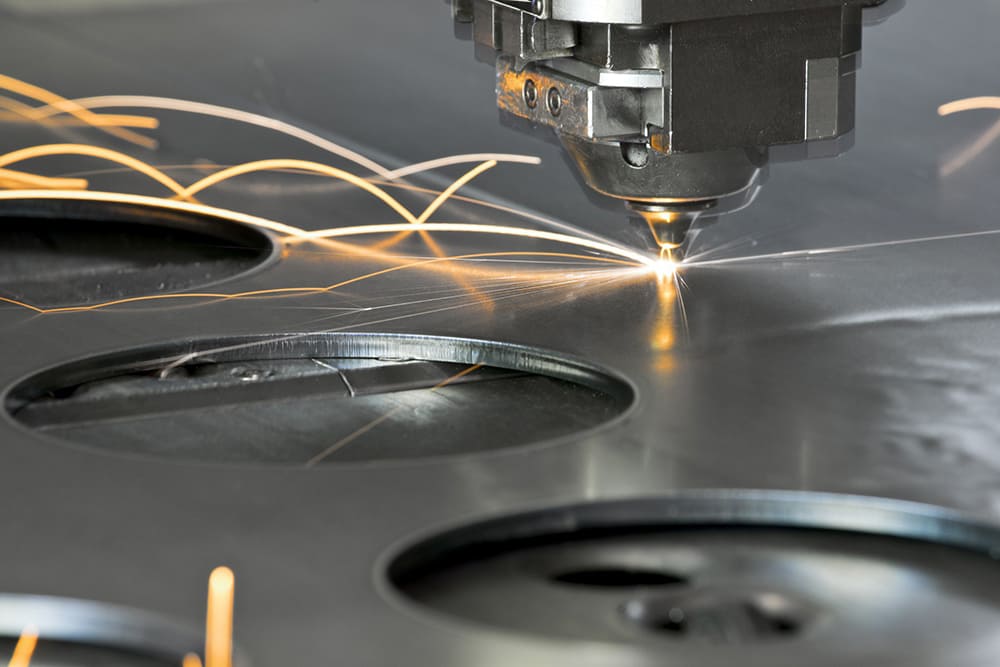

1. Taglio laser dell’acciaio: impostazioni consigliate
Potenza: Elevata (1-3 kW) per lamiere spesse; inferiore per spessori ridotti.
Velocità di avanzamento: Moderata, per evitare deformazioni termiche.
Larghezza del taglio: 0,1-0,3 mm, a seconda della messa a fuoco del laser.
| Spessore acciaio | Potenza (kW) | Velocità avanzamento (mm/s) | Larghezza taglio (mm) |
|---|---|---|---|
| 1 mm | 1,0 | 15 | 0,1 |
| 5 mm | 2,5 | 8 | 0,2 |
| 10 mm | 3,0 | 4 | 0,3 |
2. Ottimizzazione del file DXF per l’acciaio
Inserire tolleranze per compensare l’espansione termica (0,1–0,2 mm).
Semplificare i percorsi di taglio nelle sezioni più spesse per ridurre i tempi di lavorazione.
3. Taglio plasma dell’acciaio: per spessori elevati si preferiscono amperaggi alti e velocità più lente per ottenere tagli regolari.
Configurazione dei file DXF per il taglio dell’alluminio
L'alluminio, grazie alla sua leggerezza e resistenza alla corrosione, è molto utilizzato in settori come l'aerospaziale e l'edilizia. Tuttavia, la sua elevata conducibilità termica richiede accorgimenti particolari.
1. Considerazioni principali
Minimizzare le bave: Utilizzare velocità di avanzamento elevate per ridurre l'accumulo di calore.
Gestione del calore: Impostare una potenza più bassa per evitare deformazioni.

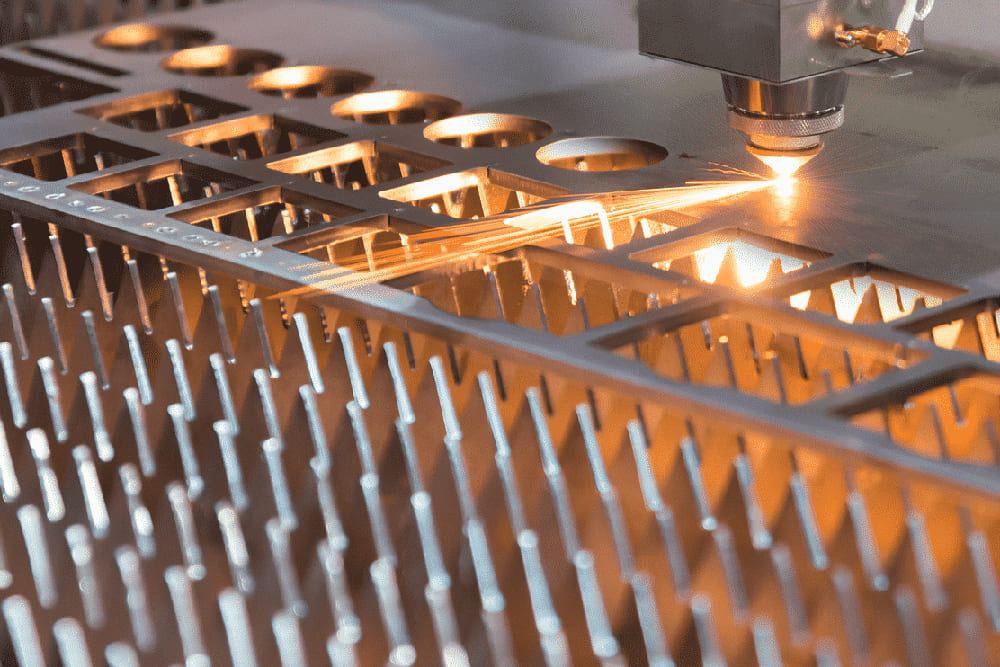

2. Taglio laser dell’alluminio: impostazioni consigliate
Potenza: Moderata (1-2 kW).
Velocità di avanzamento: Superiore a quella per l’acciaio.
Larghezza del taglio: 0,1-0,2 mm.
| Spessore alluminio | Potenza (kW) | Velocità avanzamento (mm/s) | Larghezza taglio (mm) |
|---|---|---|---|
| 1 mm | 1,0 | 20 | 0,1 |
| 5 mm | 1,8 | 12 | 0,15 |
| 10 mm | 2,0 | 6 | 0,2 |
3. Ottimizzazione del file DXF per l’alluminio
Assicurarsi che curve e spigoli siano ben raccordati per evitare strappi.
Considerare le tolleranze dovute alla larghezza del kerf per garantire la precisione dimensionale.
4. Taglio waterjet dell’alluminio: particolarmente indicato per eliminare qualsiasi rischio di deformazione termica; normalmente non sono necessarie tolleranze di kerf.
Configurazione dei file DXF per il taglio del rame
Il rame, a causa della sua elevata riflettività e conducibilità termica, rappresenta una sfida nel taglio laser.
1. Sfide principali
Riflettività: Può danneggiare le sorgenti laser se non gestita correttamente.
Dissipazione del calore: Richiede potenze molto elevate per mantenere la profondità di taglio.
2. Taglio laser del rame: impostazioni consigliate
Potenza: Molto alta (oltre 3 kW).
Velocità di avanzamento: Piuttosto lenta per garantire la penetrazione.
Larghezza del taglio: 0,15–0,3 mm.
| Spessore rame | Potenza (kW) | Velocità avanzamento (mm/s) | Larghezza taglio (mm) |
|---|---|---|---|
| 1 mm | 3,0 | 10 | 0,15 |
| 5 mm | 4,0 | 5 | 0,25 |
| 10 mm | 6,0 | 2 | 0,3 |
3. Ottimizzazione del file DXF per il rame
Prevedere tolleranze maggiori a causa della lentezza del taglio e degli effetti termici.
Impostare linee più spesse per ridurre il rischio di tagli incompleti.
4. Metodi alternativi: Il taglio plasma o waterjet è spesso preferibile per il rame, poiché non risente della riflettività.
Testare e ottimizzare i parametri di taglio
La prototipazione è fondamentale quando si introducono nuovi materiali o si sviluppano nuovi progetti.
Procedura consigliata
Simulazioni digitali: Utilizzare software CAD/CAM per simulare il taglio.
Prove su materiale di scarto: Eseguire tagli di prova per validare i parametri.
Regolazioni: Affinare il file DXF correggendo tolleranze e percorsi sulla base dei risultati.
Considerazioni sulla sicurezza
Ogni materiale e tecnologia di taglio presenta rischi specifici:
Acciaio: Necessita di una ventilazione adeguata per smaltire i fumi.
Alluminio: I residui di polvere metallica possono essere altamente infiammabili durante il taglio plasma.
Rame: I riflessi intensi richiedono protezioni laser adeguate.
È essenziale rispettare tutte le norme di sicurezza ed equipaggiarsi con i DPI (Dispositivi di Protezione Individuale) idonei.
Conclusione
La selezione dei parametri di taglio ideali per diversi metalli è una combinazione di competenze tecniche e affinamento pratico. Capire le caratteristiche di materiali come acciaio, alluminio e rame, e adattare i file DXF di conseguenza, consente di ottenere tagli di alta qualità riducendo sprechi e costi. La prototipazione e la collaborazione con operatori CNC restano strumenti chiave per perfezionare il processo e portare a termine con successo qualsiasi progetto di lavorazione dei metalli.
