Ottimizzare i file per il taglio CNC (Controllo Numerico Computerizzato) è fondamentale per garantire precisione, efficienza e qualità nei risultati. Anche il progetto più accurato può portare a errori o sprechi di materiale se non viene adeguatamente preparato. Sebbene i file DXF siano tra i formati più utilizzati per trasferire disegni alle macchine CNC, una corretta ottimizzazione è la chiave per ottenere prestazioni ottimali. In questo articolo vedremo le tecniche principali per ottimizzare i file DXF, con particolare attenzione al miglioramento delle prestazioni delle macchine CNC nelle operazioni di taglio dei metalli.
Perché l’ottimizzazione è importante
Le macchine CNC interpretano i dati digitali per eseguire tagli, incisioni o fresature sui materiali. Tuttavia, non tutti i file sono progettati pensando alle esigenze del taglio. Disegni troppo complessi o non ottimizzati possono causare vari problemi:
Problemi di precisione: la macchina potrebbe non seguire correttamente i tracciati, producendo pezzi fuori tolleranza.
Aumento dei tempi di produzione: file poco efficienti rallentano il processo di taglio, allungando i tempi di lavorazione.
Spreco di materiale: una cattiva ottimizzazione porta a scarti inutili.
Usura degli utensili: percorsi di taglio eccessivi o inefficienti accelerano il consumo degli utensili, aumentando i costi di manutenzione.
Ottimizzare i file consente di ottenere un processo di taglio più fluido, preciso e conveniente.
Come ottimizzare i file per il taglio CNC
1. Pulizia di nodi e vertici superflui
I file di disegno possono contenere nodi o vertici inutili, soprattutto se importati da altri software. Questi punti in eccesso rallentano il movimento della macchina e compromettono la qualità del taglio.
Come intervenire: utilizza gli strumenti di "semplificazione" o "riduzione" presenti nei software CAD per eliminare i nodi superflui senza perdere dettagli importanti. In questo modo ridurrai il peso del file e migliorerai la fluidità del taglio.
2. Semplificare i disegni complessi
Disegni molto elaborati possono mettere sotto stress le macchine CNC, causando rallentamenti ed errori.
Come intervenire: semplifica gli elementi decorativi che non influiscono sulla funzionalità del pezzo. Limitare i dettagli eccessivi velocizza il taglio senza compromettere l’estetica o la funzione del progetto.
3. Organizzare i layer in modo chiaro
Un’organizzazione corretta dei layer facilita l’interpretazione del disegno da parte della macchina CNC.
Come intervenire: assegna ad ogni tipo di lavorazione un layer specifico (ad esempio, un layer per i tagli, uno per le incisioni e uno per le marcature). Questo aiuta a evitare errori di esecuzione e migliora la precisione.
4. Eliminare linee sovrapposte o duplicate
Linee duplicate o sovrapposte possono causare passaggi di taglio inutili, con conseguente spreco di tempo, materiale e maggiore usura dell'utensile.
Come intervenire: utilizza le funzioni di rilevamento automatico disponibili nei CAD per individuare e rimuovere le sovrapposizioni. È utile anche un controllo manuale nelle aree più complesse del disegno.
5. Verificare correttamente le scale
Errori di scala possono compromettere l’intero progetto, generando pezzi fuori misura.
Come intervenire: controlla sempre le unità di misura prima dell’esportazione. Assicurati che il progetto e la macchina CNC utilizzino lo stesso sistema di misura. Inserire una quota di riferimento nel disegno è una buona pratica per evitare errori.
6. Aggiungere ponticelli di tenuta (tabs)
Durante il taglio di pezzi piccoli o complessi, alcune parti possono spostarsi o cadere se non vengono mantenute in posizione.
Come intervenire: inserisci piccoli ponticelli ("tabs") nei punti strategici per mantenere i pezzi ancorati al materiale di base fino al termine della lavorazione. I ponticelli possono poi essere rimossi facilmente.
7. Ottimizzare la sequenza di taglio
L'ordine dei tagli influisce direttamente sulla velocità di produzione e sull'usura degli utensili.
Come intervenire: organizza i percorsi di taglio in modo logico. Solitamente, conviene eseguire prima i dettagli interni e successivamente i contorni esterni. Alcuni software permettono di controllare manualmente la sequenza di taglio per ottimizzare ulteriormente i tempi.
Software consigliati per l’ottimizzazione
La scelta del software giusto è cruciale per creare e ottimizzare i file:
AutoCAD: leader del settore, offre strumenti avanzati per la gestione dei layer, la semplificazione dei tracciati e la riduzione dei nodi.
SolidWorks: ideale per applicazioni industriali, eccelle nella creazione di file pronti per il taglio CNC, con strumenti per l’ottimizzazione dei percorsi e la gestione accurata delle scale.

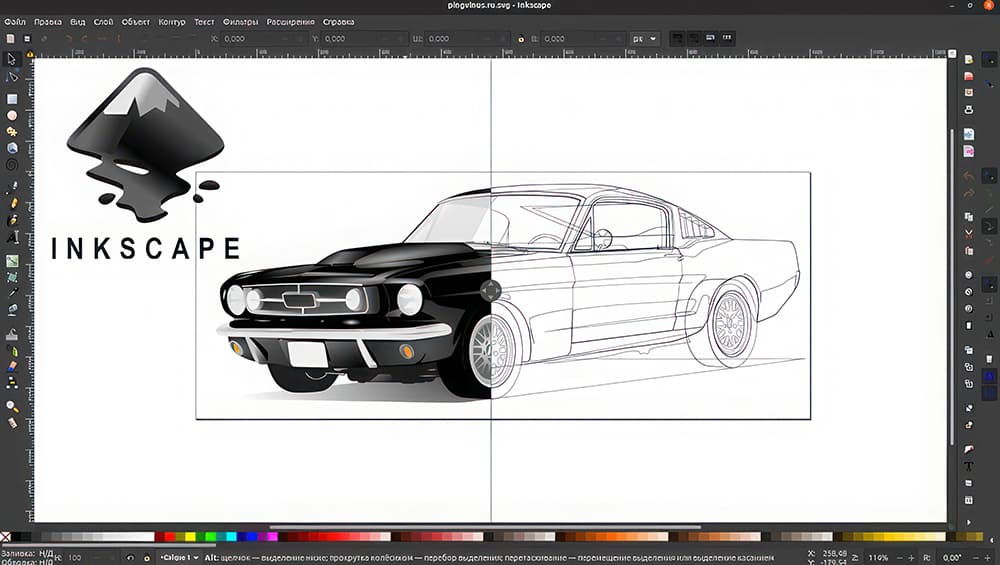

Inkscape: soluzione gratuita adatta a progetti più semplici o per hobbisti, offre strumenti di base per la pulizia dei file.
DraftSight: alternativa economica ad AutoCAD, fornisce ottime funzionalità di ottimizzazione e organizzazione dei disegni.
Vantaggi di un file DXF ottimizzato
1. Migliore precisione
Percorsi di taglio più puliti e ordinati riducono gli errori ed elevano la qualità dei pezzi.
2. Riduzione dei tempi di produzione
Progetti ottimizzati consentono alla macchina CNC di operare più rapidamente, migliorando l’efficienza complessiva.
3. Minore spreco di materiale
Tagli più accurati significano meno scarti e un miglior utilizzo della materia prima.
4. Maggiore durata degli utensili
Percorsi di taglio ottimizzati riducono i movimenti superflui e l'usura degli utensili, abbattendo i costi di manutenzione.
Conclusioni
Ottimizzare i file DXF per il taglio CNC è un passaggio indispensabile per migliorare l’efficienza, ridurre i costi e garantire la qualità del prodotto finale. Attraverso una corretta gestione dei nodi, la semplificazione dei disegni, l’organizzazione dei layer e la pianificazione dei percorsi di taglio, è possibile ottenere risultati eccellenti. Con gli strumenti e le tecniche giuste, le macchine CNC possono esprimere tutto il loro potenziale produttivo.
